Công nghệ Si Pro là gì? Công nghệ GaN là gì?

Công nghệ Si Pro là gì? Công nghệ GaN là gì?

"Công nghệ sạc Si Pro" và "GaN" đều là các công nghệ được sử dụng trong thiết kế và sản xuất các thiết bị sạc nhanh. Cả hai công nghệ này đều có tính năng giúp sản xuất ra các bộ sạc nhỏ hơn, sạc nhanh hơn , hoạt động an toàn hơn và đáng tin cậy trong điều kiện nhiệt độ cao.
Tuy nhiên, hai công nghệ này có những khác biệt nhất định:

• Hiệu suất: Cả "Si Pro" và "GaN" đều có hiệu suất tốt hơn so với công nghệ sạc truyền thống. Tuy nhiên, sản phẩm sử dụng công nghệ "GaN" chưa chắc đã có hiệu suất cao hơn sản phẩm sử dụng công nghệ "Si Pro"

Hiệu suất của công nghệ GaN (Gallium Nitride) không nhất thiết cao hơn công nghệ Si Pro (Silicon Pro). Thực tế là hiệu suất của một công nghệ cụ thể phụ thuộc vào thiết kế, cấu trúc và chất lượng của sản phẩm cuối cùng.
Cả GaN và Si Pro đều là vật liệu bán dẫn mới và có tiềm năng trong việc cải thiện hiệu suất chuyển đổi điện năng. Cả hai công nghệ đều có thể cung cấp hiệu suất cao và tiết kiệm năng lượng so với công nghệ sạc truyền thống dựa trên silicon.
Tuy nhiên, hiệu suất của một sản phẩm sạc cụ thể sẽ phụ thuộc vào nhiều yếu tố khác nhau, bao gồm thiết kế mạch, tổng hợp vật liệu, công nghệ chuyển đổi và quản lý nhiệt. Do đó, không thể tổng quát rằng công nghệ GaN luôn có hiệu suất cao hơn so với công nghệ Si Pro.
Mỗi công nghệ đều có những ưu điểm và hạn chế riêng, và lựa chọn công nghệ phù hợp sẽ phụ thuộc vào các yếu tố khác nhau như ứng dụng, giá cả, kích thước và yêu cầu kỹ thuật của sản phẩm.

• Kích thước:

Sản phẩm sử dụng công nghệ "GaN" có thể tối ưu kích thước nhỏ hơn so với "Si Pro", vì vậy các thiết bị sử dụng công nghệ "GaN" có thể được thiết kế nhỏ gọn hơn. Điều này cũng giúp giảm chi phí sản xuất và tăng tính linh hoạt trong thiết kế sản phẩm. Tuy nhiên sản phẩm quá nhỏ cũng có hạn chế là khó tích hợp thêm các công nghệ phụ trợ của sản phẩm, ví dụ công nghệ chuyển đổi và quản lý nhiệt, vật liệu tản nhiệt,…

• Nhiệt độ:

"GaN" có khả năng chịu được nhiệt độ cao hơn so với "Si Pro", vì vậy các thiết bị sử dụng công nghệ "GaN" có thể hoạt động ổn định hơn và bền hơn trong môi trường có nhiệt độ cao.

Tại sao sạc PISEN sử dụng công nghệ Si Pro có thể sạc sinh nhiệt thấp hơn so với sạc GaN có cùng công suất? (Máy đo nhiệt/ sạc thực tế ):
1. Thiết kế tản nhiệt tốt hơn: Các sản phẩm sạc sử dụng công nghệ Si Pro có thể được thiết kế với hệ thống tản nhiệt hiệu quả hơn. Thiết kế này có thể bao gồm việc sử dụng vật liệu tản nhiệt tốt và cấu trúc tản nhiệt tốt hơn, giúp giảm nhiệt độ trong quá trình sạc.
2. Quản lý nhiệt thông minh: Sạc sử dụng công nghệ Si Pro có thể được tích hợp với các công nghệ quản lý nhiệt thông minh. Các công nghệ này có thể giám sát nhiệt độ và điều chỉnh công suất đầu ra để duy trì nhiệt độ sạc ổn định và tránh quá nhiệt.
3. Tối ưu hóa hiệu suất năng lượng: Ngoài tích hợp công nghệ Si Pro , sản phẩm có thể được tối ưu hóa để sử dụng năng lượng một cách hiệu quả, giảm thiểu tổn thất và sản sinh nhiệt thấp hơn trong quá trình sạc.
Tuy nhiên, cần lưu ý rằng hiệu suất và nhiệt độ sạc có thể được ảnh hưởng bởi nhiều yếu tố khác nhau, bao gồm công suất đầu vào, điều kiện môi trường và thiết kế của sản phẩm sạc. Điều này có nghĩa là các sản phẩm cụ thể từ bất kỳ nhà sản xuất nào khác cũng có thể có sự khác biệt trong hiệu suất và nhiệt độ sạc dựa trên các yếu tố riêng của chúng.

• Giá thành:

"GaN" có giá thành cao hơn "Si Pro", vì vậy thiết bị sử dụng công nghệ "GaN" có thể đắt hơn. Tuy nhiên, chi phí sản xuất của "GaN" đang giảm dần, vì vậy "GaN" có thể sẽ trở thành lựa chọn phổ biến hơn trong tương lai.

Công nghệ GaN hay Si Pro không quyết định toàn bộ đến giá thành sản phẩm. Sản phẩm sử dụng công nghệ GaN nếu chỉ để tối ưu kích thước thì có thể có nhiều công nghệ khác phụ trợ không được áp dụng.
Sản phẩm tích hợp công nghệ Si Pro có thể không bị giới hạn bởi kích thước có thể sẽ được tích hợp các công nghệ phụ trợ, công nghệ bảo vệ an toàn, các vật liệu làm tăng hiệu suất chuyển đổi,.. vào làm giá thành có thể bị đội lên. Hơn thế nữa còn là độ hoàn thiện sản phẩm bên ngoài, vật liệu , độ tinh xảo của sản phẩm.

Tóm lại:

Cả "Si Pro" và "GaN" đều là các công nghệ sạc nhanh tốt và có thể cải thiện trải nghiệm sử dụng của người dùng. "GaN" có ưu điểm mạnh là có thể áp dụng sản xuất các sản phẩm có kích thước nhỏ hơn, hiệu suất cao hơn, và sinh nhiệt thấp hơn với các sản phẩm sử dụng công nghệ Si Pro cùng kích thước.

Tuy nhiên:
Công nghệ sạc nhanh không chỉ phụ thuộc vào vật liệu bán dẫn (như GaN hay Si Pro) mà còn phụ thuộc vào nhiều yếu tố khác như thiết kế mạch, công suất đầu ra, quản lý nhiệt và khả năng tương thích với các chuẩn sạc nhanh như Quick Charge, Power Delivery, SuperVOOC, vv.
Cả GaN và Si Pro đều có khả năng tăng tốc độ sạc và cải thiện hiệu suất so với công nghệ sạc truyền thống. Sự khác biệt về tốc độ sạc, sinh nhiệt giữa các sản phẩm sử dụng GaN và Si Pro sẽ phụ thuộc vào cách thiết kế và tối ưu hóa của từng sản phẩm cụ thể.

Công nghệ Super Si Pro là gì?
Công nghệ Super Si Pro là công nghệ vật liệu bán dẫn thế hệ mới nhất với những ưu điểm vượt trội so với các thế hệ bán dẫn trước như : Hiệu suất chuyển đổi cao hơn, ổn định trong nhiều điều kiện nhiệt độ khác nhau, đồng thời nhiệt lương toả ra thấp hơn đáng kể khi hoạt động ở cùng một mức công suất.
Cũng giống như Si Pro và GaN , công nghệ Super Si Pro có thể giúp chế tác ra các sản phẩm nhỏ hơn, sạc nhanh hơn, An toàn và đáng tin cậy trong điều kiện nhiệt độ cao.

GaN2, Gan3, Gan5, GaNVI là gì?

Gallium nitrit (GaN) là một chất bán dẫn quan trọng trong công nghệ điện tử. Nó có cấu trúc tinh thể mạng tương tự như cấu trúc của kim loại nhưng lại không dẫn điện như kim loại. GaN có nhiều ứng dụng trong viễn thông, đèn LED, điện tử công suất và các thiết bị bán dẫn khác.

GaN2, GaN3,... GaNVI ,.. không có bằng chứng cho thấy tồn tại của hợp chất này trong thực tế , cách gọi này chỉ là hợp chất giả định mà các hãng phụ kiện tự đặt ra thể hiện sự nâng cấp của các sản phẩm sạc của họ.

Công nghệ Gallium nitrit chỉ được gọi chung duy nhất là GaN.

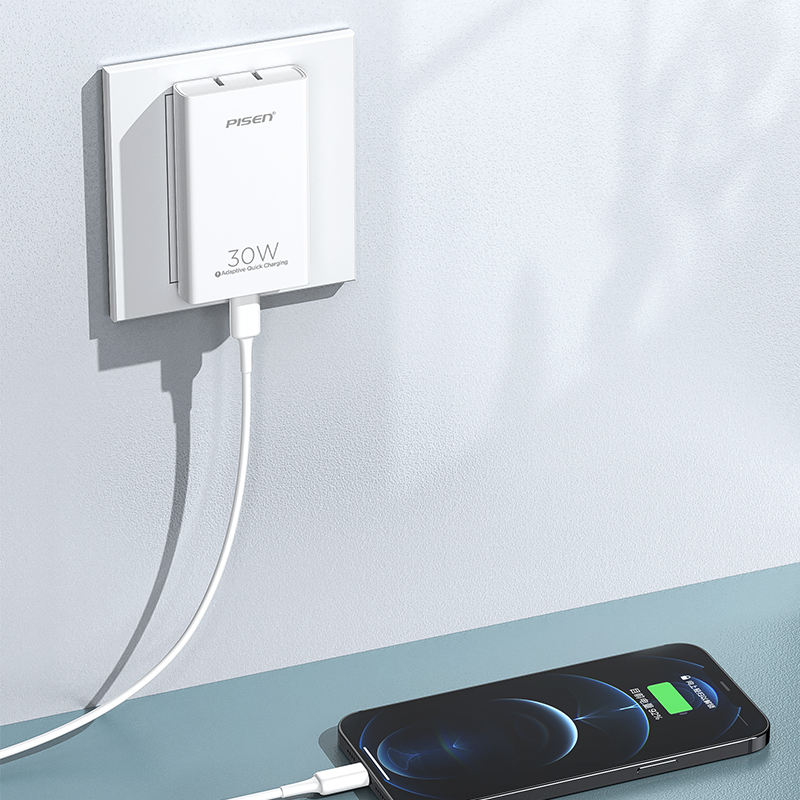

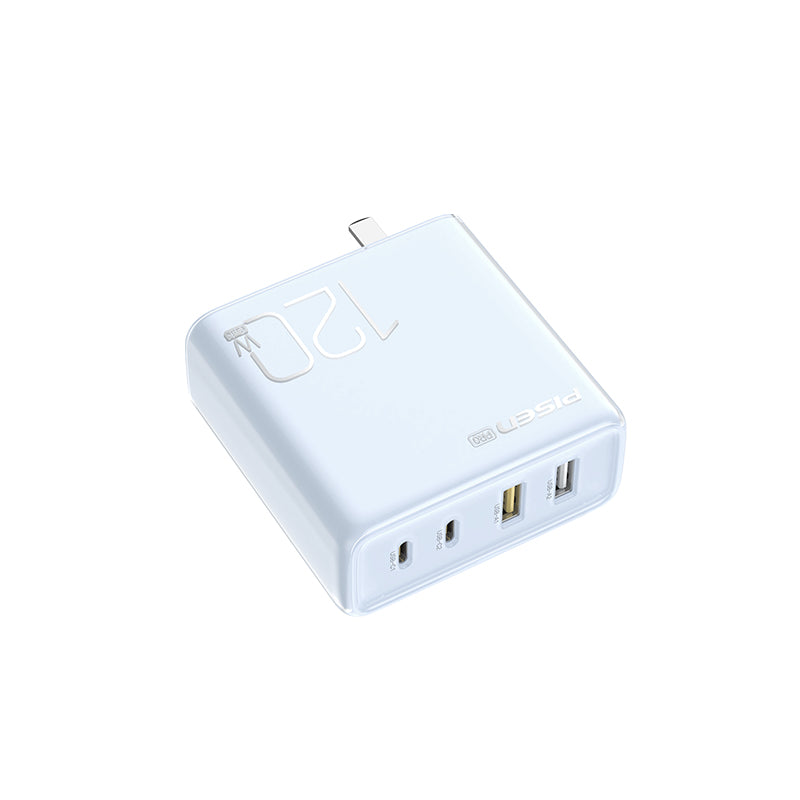

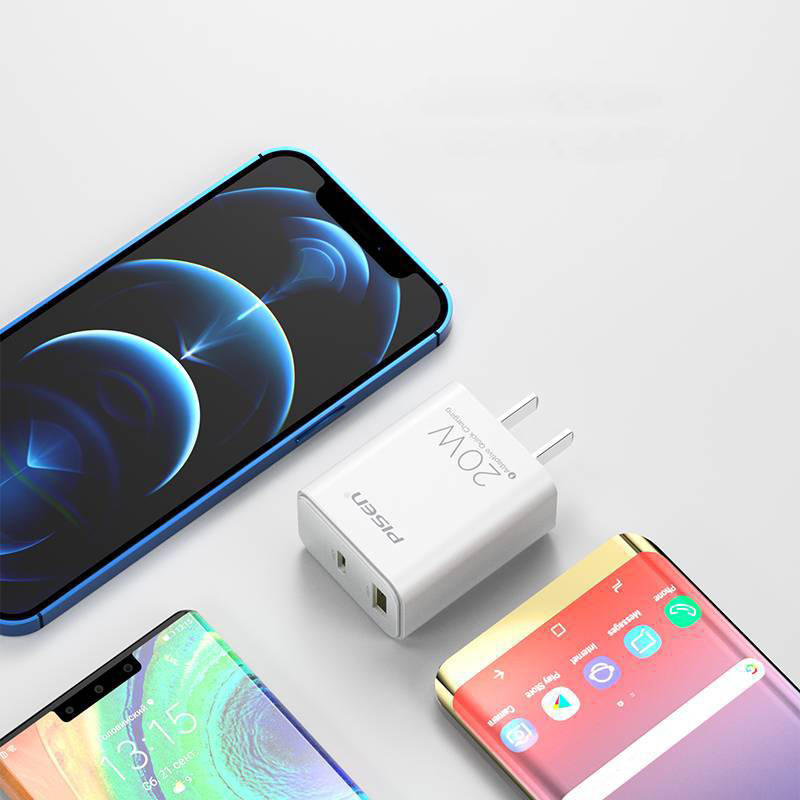

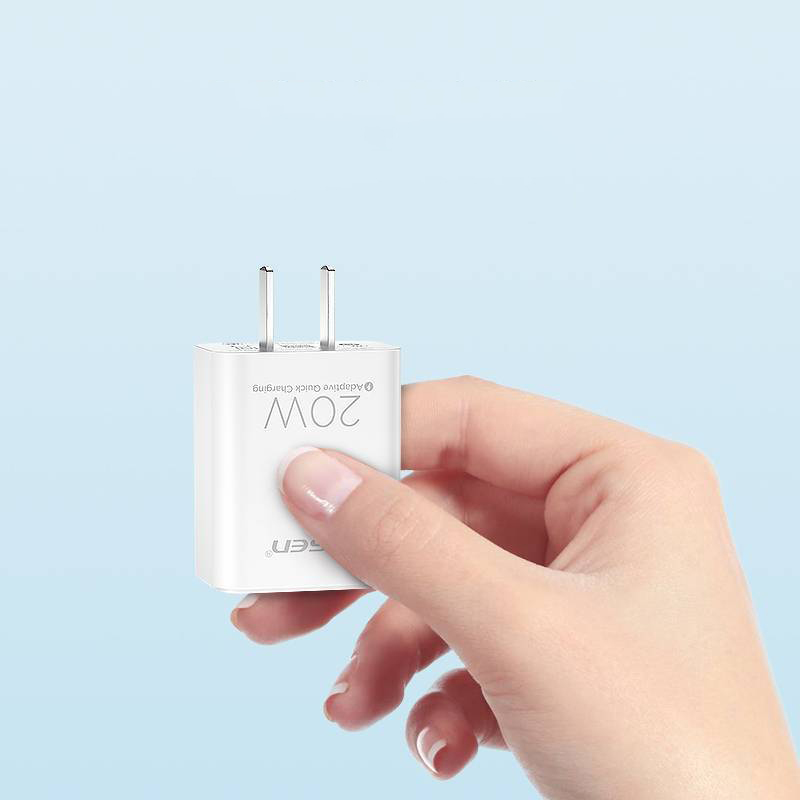

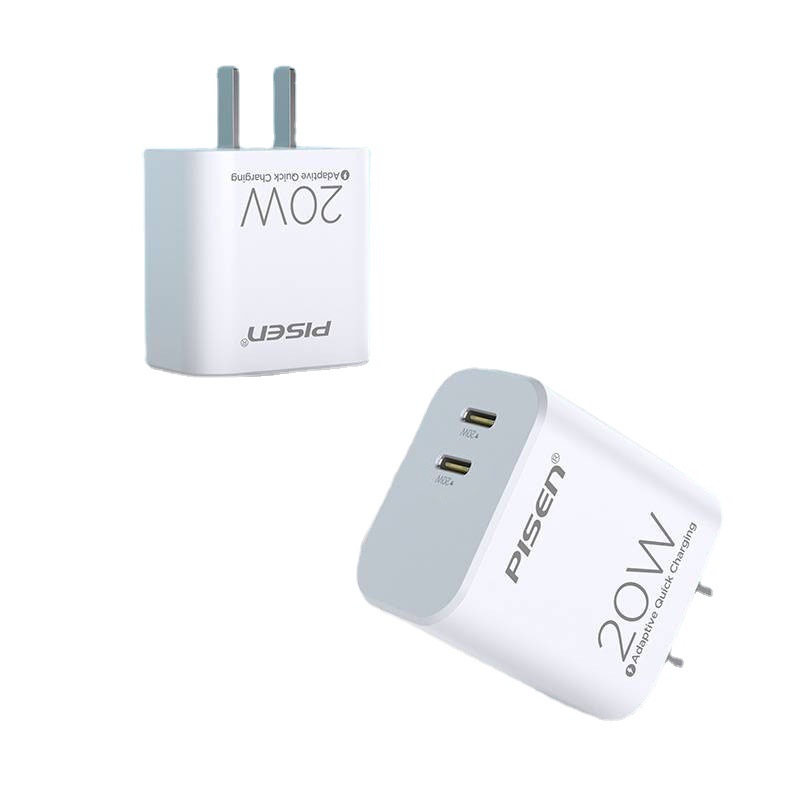

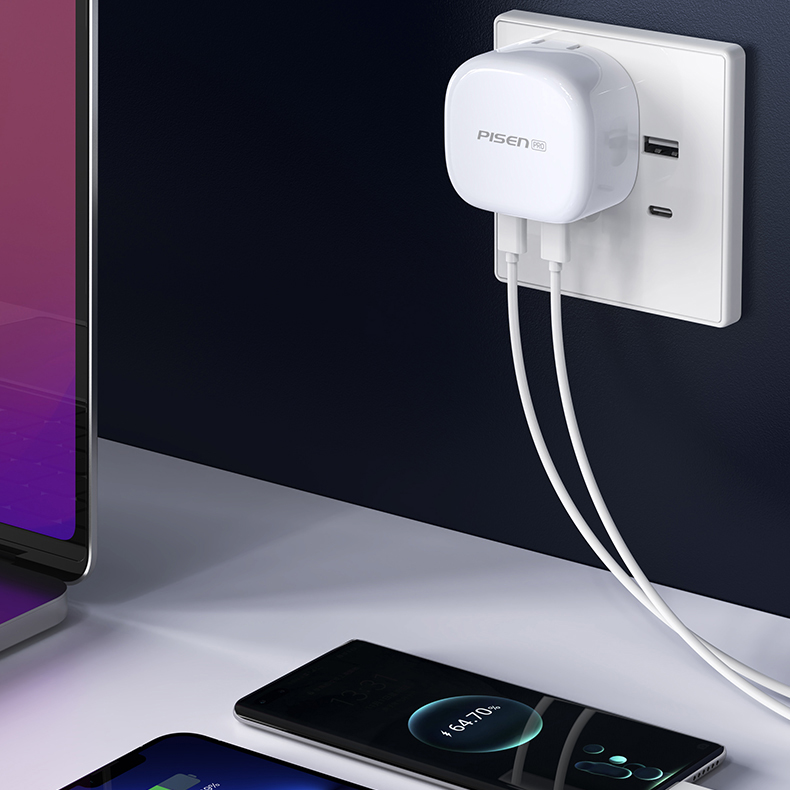

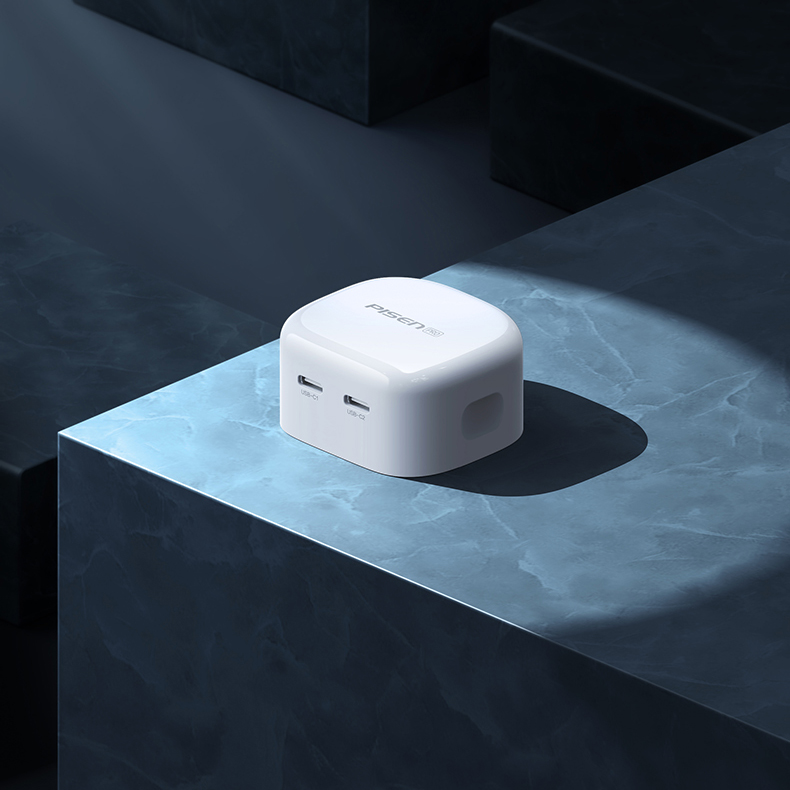

Một số sạc công nghệ GaN và Super Si Pro của PISEN
